Préparation de l'imprimante

1. Sortez l'imprimante de son emballage.
Vérifiez que tous les composants sont fournis en vous reportant à l'illustration imprimée sur le dessus de l'emballage.
Vous devez disposer d'un câble USB pour connecter l'imprimante à votre ordinateur.

2. Placez l'imprimante sur une surface plane et stable et ne posez aucun objet devant.
Retirez toutes les bandes adhésives de protection à l'extérieur de l'imprimante. Ouvrez ensuite le bac de sortie papier.

3. Branchez le cordon d'alimentation à l'arrière de l'imprimante et à la prise de courant.

4. Ouvrez le couvercle du réceptacle arrière (A) et tirez le support de papier (C) au maximum.

5. Appuyez sur le bouton d'alimentation pour mettre l'imprimante sous tension.

Mise en place de la tête d'impression

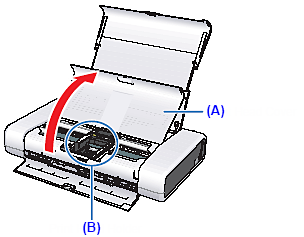

1. Ouvrez le couvercle de la tête d'impression (A). Le support de la tête d'impression (B) se place au centre.

2. Déverrouillez le dispositif de blocage de la tête d'impression en pressant les deux targettes.

3. Relevez au maximum le dispositif de blocage de la tête d'impression.

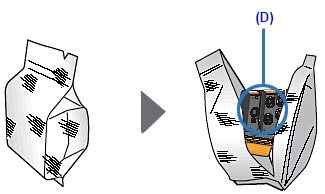

4. Sortez la tête d'impression de son emballage.
(D) Ne pas toucher !

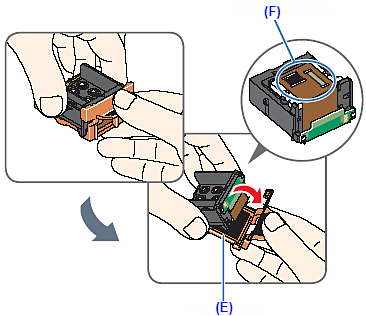

5. Enlevez le capuchon de protection orange (E) de la tête d'impression et jetez-le.

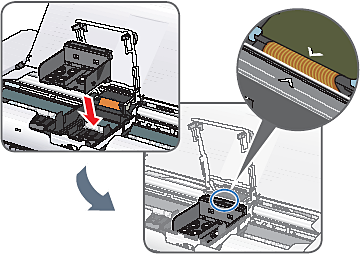

6. Insérez la tête d'impression.
Alignez la marque qui figure sur la tête d'impression sur la marque du support de tête d'impression.

7. Abaissez précautionneusement le dispositif de blocage de la tête d'impression.

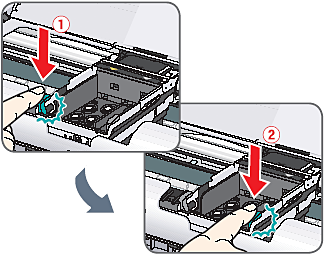

8. Poussez la targette de gauche puis celle de droite, un clic de mise en place devant être entendu pour chacune d'elles.

Mise en place des réservoirs d'encre

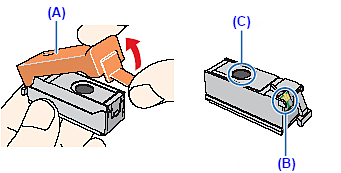

1. Enlevez le capuchon de protection orange (A) et jetez-le.
Ne touchez pas les contacts électriques (B) ni l'orifice de sortie de l'encre (C).

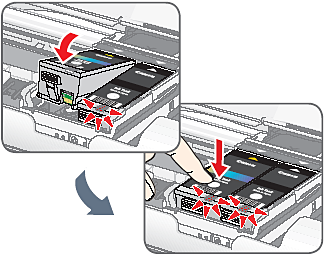

2. Placez dans l'emplacement de droite le réservoir d'encre noire, en l'inclinant.

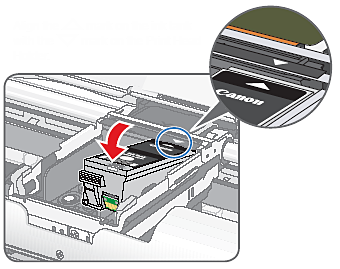

Alignez la marque qui figure sur le réservoir d'encre sur la marque du support de tête d'impression.

3. Appuyez à l'emplacement signalé par sur le réservoir d'encre jusqu'à ce que vous entendiez un clic de mise en place.

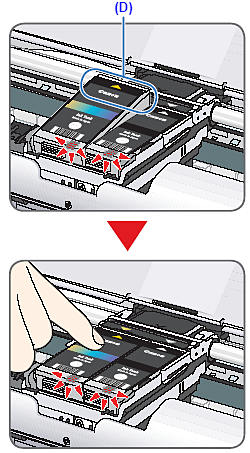

4. De la même façon, placez dans l'emplacement de gauche le réservoir d'encre couleur.

5. Fermez le couvercle de la tête d'impression.

• PIXMA iP100
