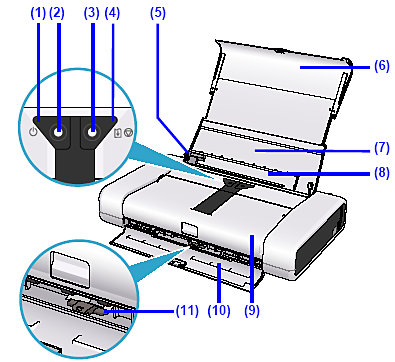

Vue de face

(1) Bouton [Power] (Alimentation)
Permet de mettre l'imprimante sous tension ou hors tension.

(2) Témoin [Power] (Alimentation)
S'allume ou clignote en vert pour indiquer l'état de l'alimentation.

(3) Témoin [Alarm] (Alarme)
S'allume ou clignote en orange en cas d'erreur ou lorsqu'il n'y a plus de papier ou d'encre.

(4) Bouton [RESUME/CANCEL] (REPRENDRE/ANNULER)
Appuyez sur ce bouton après avoir résolu une erreur d'imprimante pour ignorer le message d'erreur et reprendre l'impression.
Permet d'annuler un travail d'impression en cours.

(5) Guide papier
S'aligne sur le côté gauche de la pile de papier pour maintenir celui-ci en place et permettre une alimentation correcte.

(6) Support papier
Se déploie complètement pour accueillir le papier chargé dans le bac.

(7) Capot du réceptacle arrière
Ouvrez le capot du chargeur de feuilles pour charger du papier dans le réceptacle arrière.

(8) Réceptacle arrière
Chargez ici le papier avant l'impression. Le papier est introduit automatiquement, feuille par feuille.

(9) Capot de la tête d'impression
Ouvrez ce capot pour remplacer les cartouches d'encre ou retirer le papier coincé dans l'imprimante en cas de bourrage.

(10) Capot de l'emplacement de sortie papier
Emplacement de sortie du papier imprimé.

(11) Levier d'épaisseur du papier
Ajuste l'espace entre la tête d'impression et le papier chargé en fonction du type de support.

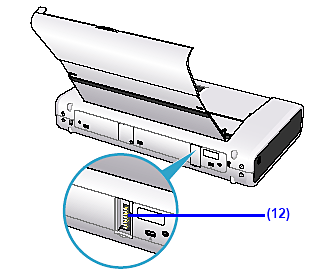

Vue arrière

(12) Connecteur de batterie
Connecte la batterie. Pour savoir comment connecter et utiliser la batterie, reportez-vous au manuel d'utilisation de la batterie.

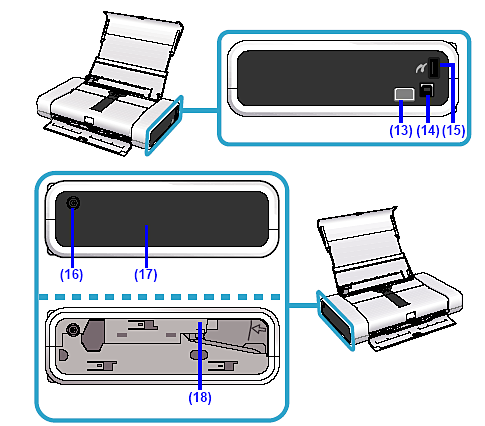

Vue latérale

(13) Port IrDA
Ce port permet d'effectuer une impression sans fil via une communication infrarouge.

(14) Port USB
Branchez ici le câble USB reliant l'imprimante à un ordinateur.

(15) Port d'impression directe
Connectez ici votre périphérique compatible PictBridge, tel qu'un appareil photo numérique, pour imprimer directement à partir de ce dernier.
Vous pouvez également connecter un adaptateur Bluetooth BU-30* (en option) à l'imprimante, afin d'effectuer une impression via une communication Bluetooth.
*Il se peut que l'adaptateur Bluetooth ne soit pas disponible dans certains pays ou régions, selon les règlementations locales. Pour obtenir plus d'informations, contactez votre service d'assistance Canon local.

(16) Connecteur de l'adaptateur secteur
Branchez ici la prise de l'adaptateur secteur universel fourni.

(17) Panneau latéral
Faites glisser ce panneau vers l'extérieur pour relier l'adaptateur Bluetooth BU-30 (en option) au connecteur Bluetooth.

(18) Connecteur Bluetooth
Permet de connecter un adaptateur Bluetooth BU-30 (en option) à l'intérieur de l'imprimante une fois le panneau latéral enlevé.

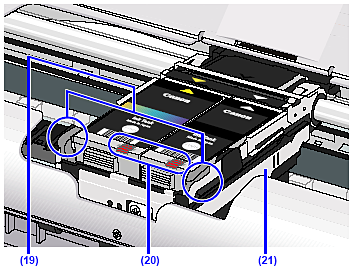

Intérieur de l'imprimante

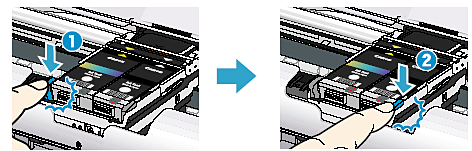

(19) Levier de verrouillage de tête d'impression
Verrouille la tête d'impression.

(20) Témoin du réservoir d'encre
S'allume ou clignote en rouge pour indiquer l'état du réservoir d'encre. Reportez-vous à la section "Vérification du niveau d'encre"

(21) Support de tête d'impression
Installez la tête d'impression ici.

• Pour plus d'informations sur la procédure d'installation de la tête d'impression et des réservoirs d'encre, consultez les Instructions d'installation simplifiée. Reportez-vous à la section "Installation de l'imprimante".
